Габаритные размеры вагоноопрокидывателя, мм:
     высота 8748
     ширина 9634
     длина по платформе 17020
Масса вагоноопрокидывателя, т 186500
Габариты разгружаемых полувагонов, мм
     высота от головки рельса 3274 - 3800
     ширина 3130 - 3220
     длина (по осям автосцепок) 13920 - 16400
Колея, мм 1520
Общие показатели:
     Угол поворота ротора, рад (градус) 2,063 - 3,05 (170 - 175)
     Время разгрузки полувагонов прямой и обратный ход), с 63 - 75
     Род тока переменный
     Напряжение, В 380
Привод поворота ротора:
Электродвигатель:
     тип 5АМ315S10У2-0000
     мощность, кВт 55
     частота вращения, с-1 (об/мин) 9,83 (590)
     количество, шт. 2
Редуктор:
     тип ЦДН-630-50-33-Т2
     передаточное число 50
     количество, шт. 2
Тормоз:
     тип ТКГ-400
     максимальный тормозной момент, Нм 1200
     толкатель ТЭ-80
     количество, шт. 4
Открытая передача:
     тип цилиндрическая, прямозубая
     модуль, мм 25
     передаточное число 7,82
     общее передаточное число 391
Вибратор:
     тип ИВ-11-50
     род тока переменный
     напряжение питания, В 380
     возмущающая сила, кН 5,6 - 11,3
     мощность, кВт 0,98
     количество, шт. 8
Тормозное устройство:
Привод:
     тип ПВМ600х250-I
     тяговое усилие на штоке, кГс 600
     скорость движения штока, мм/с 77 10
     напряжение, В 380
     мощность, кВт 1,4
     количество 1






















































контакты:

email: tov.mp.dnipro@gmail.com

тел. +380500121311

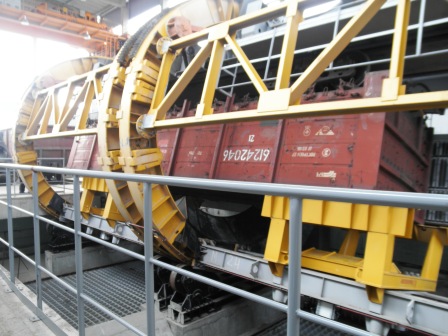

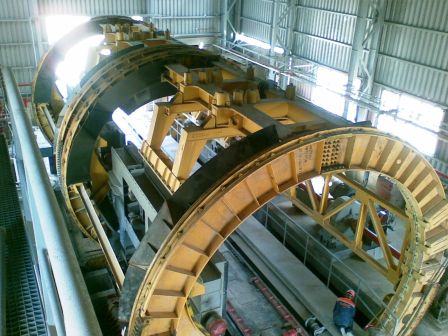

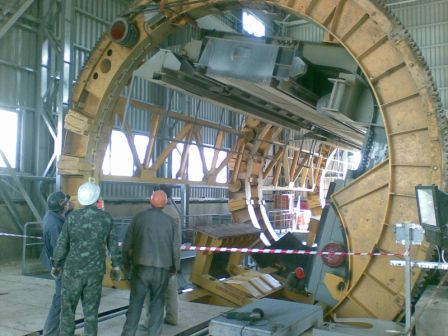

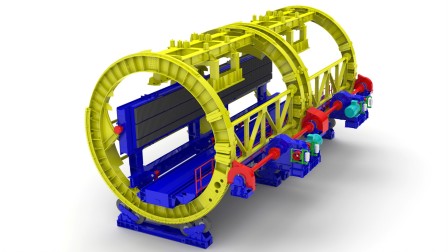

Вагоноопрокидыватель ВРС-93-110
Технические характеристики ВРС-93-110
A№
Наименование входящих узлов
кол-во, шт
прим.
1
Привод левый
1

1.1.
Редуктор типа ЦДН
1

1.2.
Тормоз колодочный
1

1.3.
Рама
1

2
Привод правый
1

2.1.
Редуктор типа ЦДН
1

2.2.
Тормоз колодочный
1

2.3.
Кронштейн
1

3
Вставка
1

3.1.
Промежуточный вал
4

3.2.
Обойма зубчатая
8

3.3.
Втулка зубчатая
8

4
Электрооборудование
1

5
Платформа
1

5.1.
Рельс платформы
2

5.2.
Буфер вертикальный
8

5.3.
Упор торцевой левый
1

5.4.
Упор торцевой правый
1

5.5.
Тяги платформы
4

6
Люлька
2

6.1.
Тяга люльки
8

6.2.
Стенка привалочная
2

6.2.1.
Цапфа
4

6.2.2.
Резиновая футеровка
64

7
Ротор
1

7.1.
Диск в сборе
4

7.1.1.
Секция бандажа
16

7.1.2.
Секция венца
16

7.1.3.
Рельс лекальный
4

7.2.
Связь
4

7.3.
Буфер боковой
4

7.4.
Балка тяг
1

8
Роликоопора
2

8.1.
Балансирный узел
4

8.1.1.
Каток (ролик) гладкий
8

8.1.2.
Балансир
8

8.1.3.
Ось балансира
4

8.1.4.
Кронштейн
4

8.2.
Траверса
2

9
Роликоопора крайняя
2

9.1.
Балансирный узел
4

9.1.1.
Каток (ролик) с ребордой
8

9.1.2.
Балансир
8

9.1.3.
Ось балансира
4

9.1.4.
Кронштейн
4

9.2.
Траверса
2

10
Установка шестерни привода
4

11.1.
Шестерня левая
1

11.2.
Шестерня правая
1

11.3.
Шестерня средняя
2

11.4.
Рама
4

12
Токопровод гибкий
1

13
Установка рассекателей и отбойных щитов
1

14
Тормозное устройство
1

14.1.
Привод винтовой моторный
1

14.2.
Рама
1

15
Установка вибраторов
1

15.1.
Рама вибратора ("паук")
2

15.2.
Вибратор направленного действия
2

16
Автоматическая централизованная система смазки
1
опционально
Чертеж                  Наименование

54 4606 010                Упор торцевой правый
44 1040 091                Ось
44 1040 009                Ось
54 1331 035                Тяга
54 1331 029                Тяга
54 4700 007                Каток гладкий
54 4701 017                Каток с буртиком
44 2511 012                Шестерня
44 2511 012-01           Шестерня
44 2404 009                Шкив
44 0110 045-01            Втулка
44 0110 040-01            Втулка
44 2500 001                Секция венца
44 3573 068                Cекция бандажа
44 0910 180                Пружина
44 0910 181                Пружина
44 0910 179                Пружина
44 0910 179-01            Пружина
44 0910 182                Пружина
44 0910 183                Пружина
46 3539 017                Рельс
74 4001 001                Плита резиновая
54 4627 008                Буфер вертикальный
54 4627 001                Буфер боковой
44 2406 003                Ролик
54 4606 009                Упор торцевой левый
54 0401 038               Роликоопора
54 0401 039               Роликоопора средняя
54 1149 015               Вставка
56 0178 038               Платформа
56 0178 108               Люлька левая
56 0178 109               Люлька правая
56 0179 032               Ротор
56 0212 175               Привод левый
56 0212 176               Привод правый
56 0714 015               Токоподвод гибкий
56 1300 359               Установка рассекателей
56 2301 037               Шестерня левая
56 2301 038               Шестерня правая
54 2305 005               Шестерня средняя
56 1500 585               Стульчик
56 1500 586               Стульчик
54 1504 004               Кронштейн
54 4606 009               Упор торцовый левый
56 4606 010               Упор торцовый правый
54 4627 001               Буфер боковой
56 4689 017               Устройство тормозное
Сборочные чертежи вагоноорокидывателя ВРС-93-110

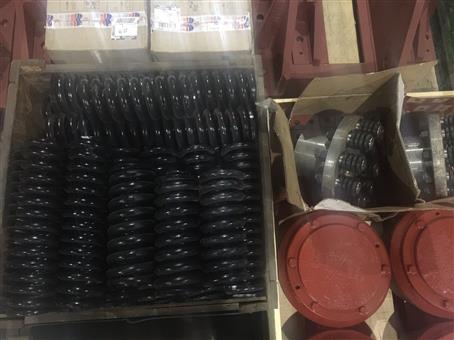

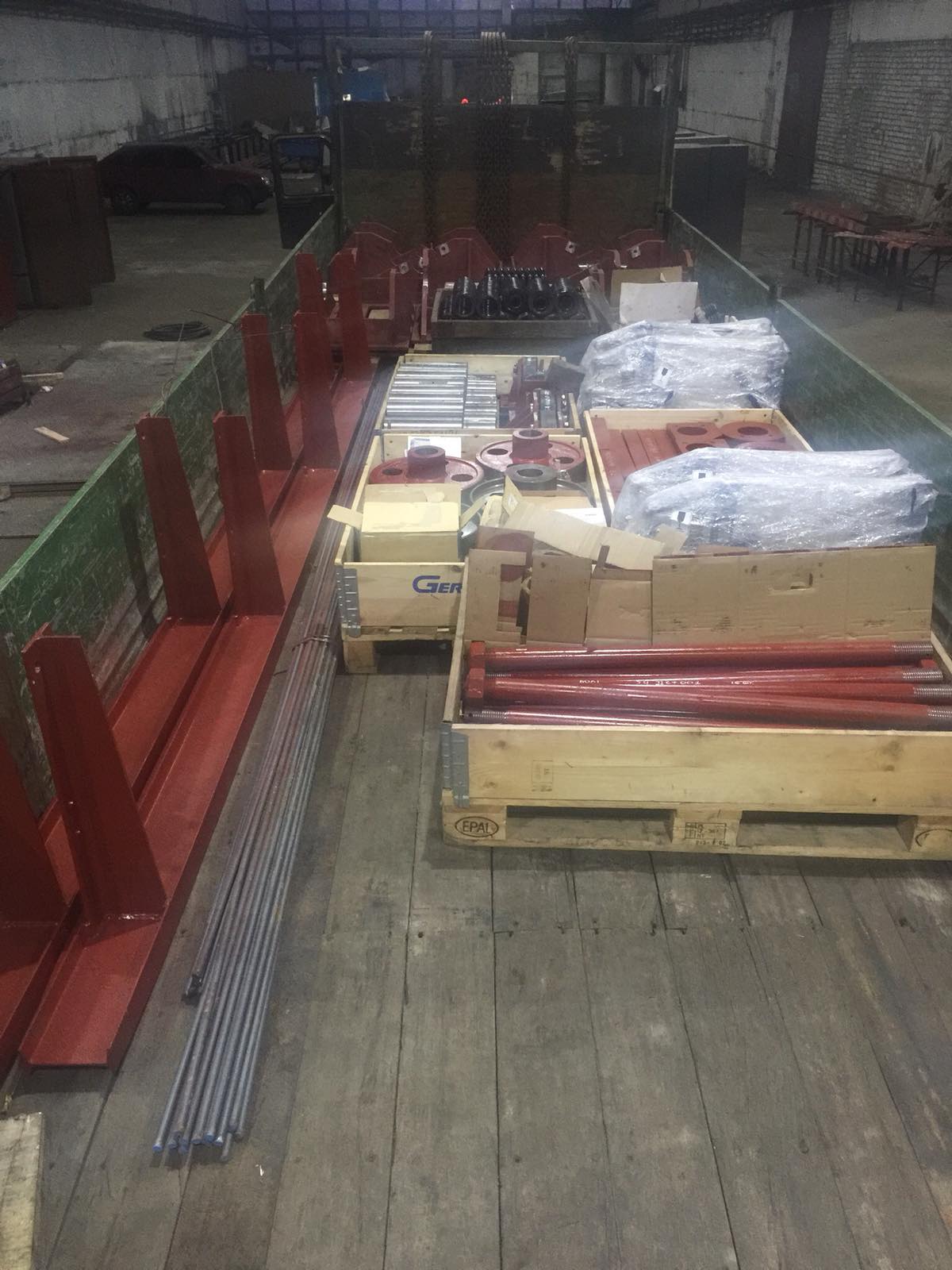

Перечень стандартных узлов и запастных частей для осуществления ремонта вагоноопрокидывателя
